Hermis TP معقم أنفاق (2025)

نظرة عامة

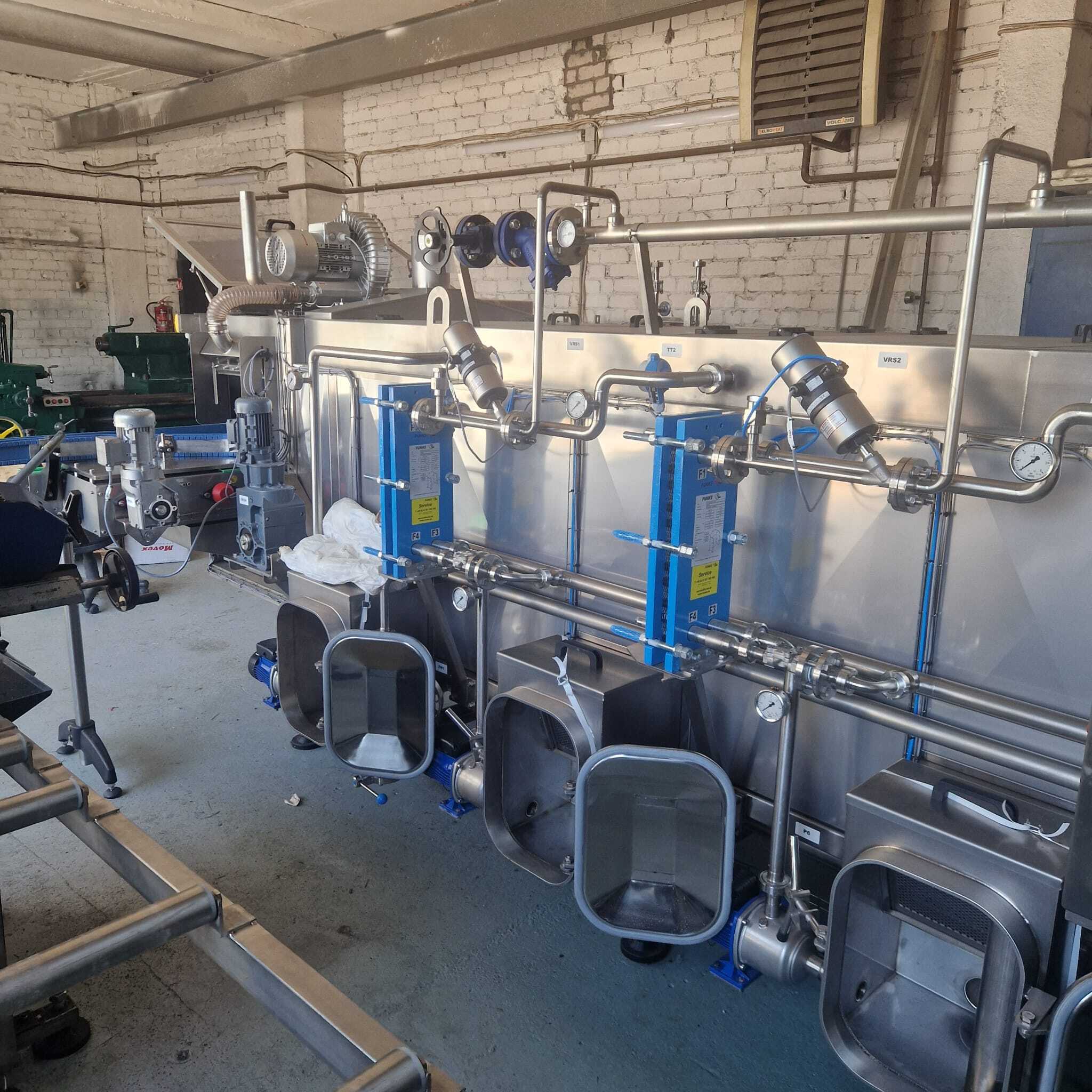

جهاز البسترة النفقية Hermis TP-HRW 20 المصنوع من الفولاذ المقاوم للصدأ هو جهاز جديد لم يُستخدم من قبل، تم تصنيعه في عام 2025، وهو مصمم لبسترة البيرة في زجاجات سعة 500 مل. تبلغ سعة جهاز البسترة حوالي 20,000 زجاجة في الساعة، وهو مصمم كجهاز بسترة نفقية مكون من 10 مناطق مع أقسام للتسخين والبسترة والتبريد.

الآلة مصنوعة بالكامل من الفولاذ المقاوم للصدأ AISI 304 ومجهزة بمبادل حراري خارجي من الألواح لنظام التسخين. يتم التحكم في العملية بواسطة جهاز PLC Siemens S7-1200 مع لوحة لمس HMI Siemens Simatic مقاس 12 بوصة، مما يسمح بالتحكم التلقائي في عملية البسترة. تم تصميم النظام لدرجة حرارة مدخل المنتج تبلغ حوالي +4 درجة مئوية، ودرجة حرارة البسترة تبلغ حوالي +62 درجة مئوية إلى +64 درجة مئوية، ودرجة حرارة المخرج تبلغ حوالي +34 درجة مئوية إلى +35 درجة مئوية.

يوفر جهاز البسترة مساحة معالجة إجمالية تبلغ حوالي 74 مترًا مربعًا، مع طول معالجة يبلغ حوالي 13.5 مترًا وطول إجمالي للآلة يبلغ حوالي 15.3 مترًا. تبلغ مدة دورة العملية الكاملة حوالي 45 دقيقة، مما يحقق حوالي 24 وحدة إنتاج بناءً على تكوين زجاجة البيرة المحددة سعة 500 مل.

البيانات الفنية

• الشركة المصنعة: Hermis
• الطراز: TP-HRW 20
• نوع الجهاز: جهاز تعقيم نفق من الفولاذ المقاوم للصدأ
• الحالة: جديدة، لم تُستخدم من قبل
• سنة الصنع: 2025
• المنتج: بيرة
• شكل العبوة: زجاجات سعة 500 مل
• السعة: حوالي 20,000 زجاجة/ساعة
• مساحة المعالجة: حوالي 74 م²
• عدد الوحدات: 7 قطع
• العدد الإجمالي للمناطق: 10 مناطق
• تكوين المناطق: مناطق التسخين والبسترة والتبريد
• طول المعالجة: حوالي 13,500 مم
• الأبعاد: حوالي 15,300 × 5,900 × 2,200 مم
• الطول الإجمالي بما في ذلك ناقل التغذية/التفريغ: حوالي 15,000 مم
• الهيكل الرئيسي: الفولاذ المقاوم للصدأ AISI 304
• نظام التسخين: مبادل حراري لوحي خارج جهاز البسترة
• ضغط البخار: حوالي 3 بار
• درجة حرارة البسترة: حوالي +62 درجة مئوية إلى +64 درجة مئوية
• درجة حرارة مدخل المنتج: حوالي +4 درجة مئوية
• درجة حرارة مخرج المنتج: حوالي +34 درجة مئوية إلى +35 درجة مئوية
• وقت البسترة: حوالي 10-11 دقيقة
• المدة الإجمالية للدورة: حوالي 45 دقيقة
• وحدات البسترة: حوالي 24 وحدة
• استهلاك المياه: حوالي 2.2 – 3.0 م³/ساعة أثناء التشغيل المستقر
• حجم الماء في جهاز البسترة: حوالي 6,600 لتر
• استهلاك البخار: حوالي 790 كجم/ساعة أثناء التشغيل المستقر؛ حوالي 1,250 كجم / 30 دقيقة أثناء بدء التشغيل
• درجة حرارة البخار: حوالي +143 درجة مئوية عند 4 بار
• مصدر الطاقة: 400 فولت تيار متردد، 3/N/PE، 50 هرتز
• نظام التحكم: Siemens S7-1200
• واجهة المستخدم: لوحة لمس Siemens Simatic مقاس 12 بوصة
• الناقل الرئيسي: ناقل بلاستيكي من Movex
• النقل النشط: Rexnord
• المبادل الحراري اللوحي: Funke
• المضخات: مضخات من الفولاذ المقاوم للصدأ من Lowara
• فوهات الرش: Lechler
• صمام البخار: Bürkert
• نظام تزويد الهواء: SMC
• مستشعرات المستوى: Endress+Hauser / Negele
• تسجيل درجة الحرارة: Endress+Hauser
• مستشعرات درجة الحرارة: Negele
• الميزات المتضمنة: التحكم التلقائي في البسترة، رسم بياني ECO / مسجل البيانات، خزانة كهربائية من الفولاذ المقاوم للصدأ، مكيف هواء للخزانة الكهربائية
