KHS Innoclean غسالة الزجاجات (2007)

نظرة عامة

آلة KHS Innoclean هذه هي آلة غسل زجاجات أحادية الطرف مخصصة للزجاجات القابلة لإعادة الاستخدام، وقد تم تصنيعها في عام 2007. وهي تعمل على تنظيف الزجاجات الفارغة وإزالة الملصقات منها قبل تعبئتها. يتم دفع الزجاجات إلى خلايا سلال النقل، وتمر عبر سلاسل بكرات ثقيلة عبر مرحلة النقع المسبق، وحوضين للتسخين المسبق، وعملية النقع الكاوية الرئيسية مع شطف الملصقات بالكاوية من أعلى وأسفل، وثلاث مناطق لرش الماء، ثم يتم إرجاعها إلى ناقل الزجاجات عند مخرج الجهاز.

تتم معالجة تسعة عشر زجاجة عبر عرض الآلة في 4,275 خلية. يمكن ضبط الإنتاجية بين 2,800 و14,500 زجاجة في الساعة؛ وقد تم تهيئة الآلة لإنتاج 13,200 زجاجة في الساعة من الزجاجات الزجاجية سعة 0.75 لتر، بزمن إقامة إجمالي يبلغ 18.7 دقيقة ووقت تلامس مع المادة الكاوية يبلغ 10.8 دقيقة.

في عام 2022، قامت شركة KHS بتحديث نظام الدفع ومحطة التشغيل. تعمل الآلة بنظام Triple-i-Drive المزود بمحركات تروس فردية يتم التحكم فيها بواسطة نظام سيرفو، ويتم تشغيلها من خلال لوحة تعمل باللمس المتعدد السعوية مزودة بواجهة رسومية قائمة على المكونات وتسجيل دخول المستخدم عبر تقنية RFID. تم توثيق عملية التحديث في ملحق دليل KHS بتاريخ نوفمبر 2022.

البيانات الفنية

• الشركة المصنعة: KHS
• الطراز: Innoclean
• نوع الآلة: غسالة زجاجات أحادية الطرف (منقوعة)
• سنة الصنع: 2007
• تحديث نظام التشغيل والتحكم بواسطة KHS: 2022
• نطاق الإنتاج: 2,800 - 14,500 زجاجة/ساعة
• الإنتاجية التصميمية: 13,200 زجاجة/ساعة، زجاجة زجاجية سعة 0.75 لتر، وزن 0.68 كجم
• عدد الزجاجات عبر عرض الآلة: 19
• سلال النقل: 225، منها 217 محملة
• المسافة بين الخلايا: 105 ملم؛ المسافة بين حلقات سلسلة النقل: 169 ملم
• قطر الزجاجة: 54.0 - 89.5 مم (خلايا بلاستيكية)
• ارتفاع الزجاجة: 180 - 340 ملم
• أحجام أحواض الغمر: حوض الغمر الرئيسي بالمادة الكاوية 23.0 م³، أحواض الغمر المسبق 0.9 و 1.1 م³، حوض ما بعد المادة الكاوية 0.3 م³، مناطق الرش 0.4 م³ لكل منها
• مصدر الطاقة: 400 فولت، 50 هرتز، TN-S، تيار اسمي 113 أمبير، مصهر إمداد بطيء 125 أمبير؛ جهد التحكم 24 فولت تيار مستمر
• استهلاك المياه: 3.56 م³/ساعة، 270 مل لكل زجاجة
• الهواء المضغوط: 1.0 نيوتن متر مكعب/ساعة عند 3 بار
• الأبعاد الكلية: 11,040 × 4,470 × ارتفاع 3,438 مم (الطول شامل طاولة التغذية)
• ارتفاع منصة التغذية 720 مم، ارتفاع التفريغ 1,690 مم
• وزن الآلة حوالي 33.5 طن، والوزن التشغيلي حوالي 62.6 طن
• أكبر جزء للنقل: 4,410 × 4,100 × 3,370 مم، حوالي 7.3 طن
• نوع الغلاف 12؛ يحمل علامة CE

المعدات

• Triple-i-Drive: علب تروس دودية مزودة بمحركات تروس فردية، كل منها مزود بمحول تيار متردد مؤازر خاص به مع ميزة التزامن وحماية فردية ضد الحمل الزائد
• أجزاء التغذية والتفريغ التي تعمل بمحركات مؤازرة مزودة بمحركات مكابح
• لوحة تشغيل سعوية تعمل باللمس المتعدد، وواجهة رسومية مع عرض للمكونات، وقارئ بطاقات RFID
• مراقبة علبة التروس مع حماية عزم الدوران
• حوضان غمر للتسخين المسبق وحوض غمر رئيسي بالكاوستيك
• شطف الملصقات تحت الكاوية وفوق الكاوية، ورش قاعدة الزجاجة
• تفريغ تلقائي للملصقات عبر حزام غربالي بعرض كامل مع إزالة بالفرشاة
• ترشيح بواسطة حوض غربالي ودائرة ما بعد الكاوية لضمان عمر خدمة طويل للكاوية
• التحكم التلقائي في المستوى والجرعات التلقائية للكاوستيك
• ثلاث مناطق لرش الماء، داخلية وخارجية، مع رش مياه عذبة دوار
• استخراج البخار ومبادل حراري لوحي
• خزانة محركات Siemens SIMOTION D و SINAMICS
• الوثائق الأصلية من KHS: دليل التشغيل، ملحق 2022، قائمة قطع الغيار

الحالة

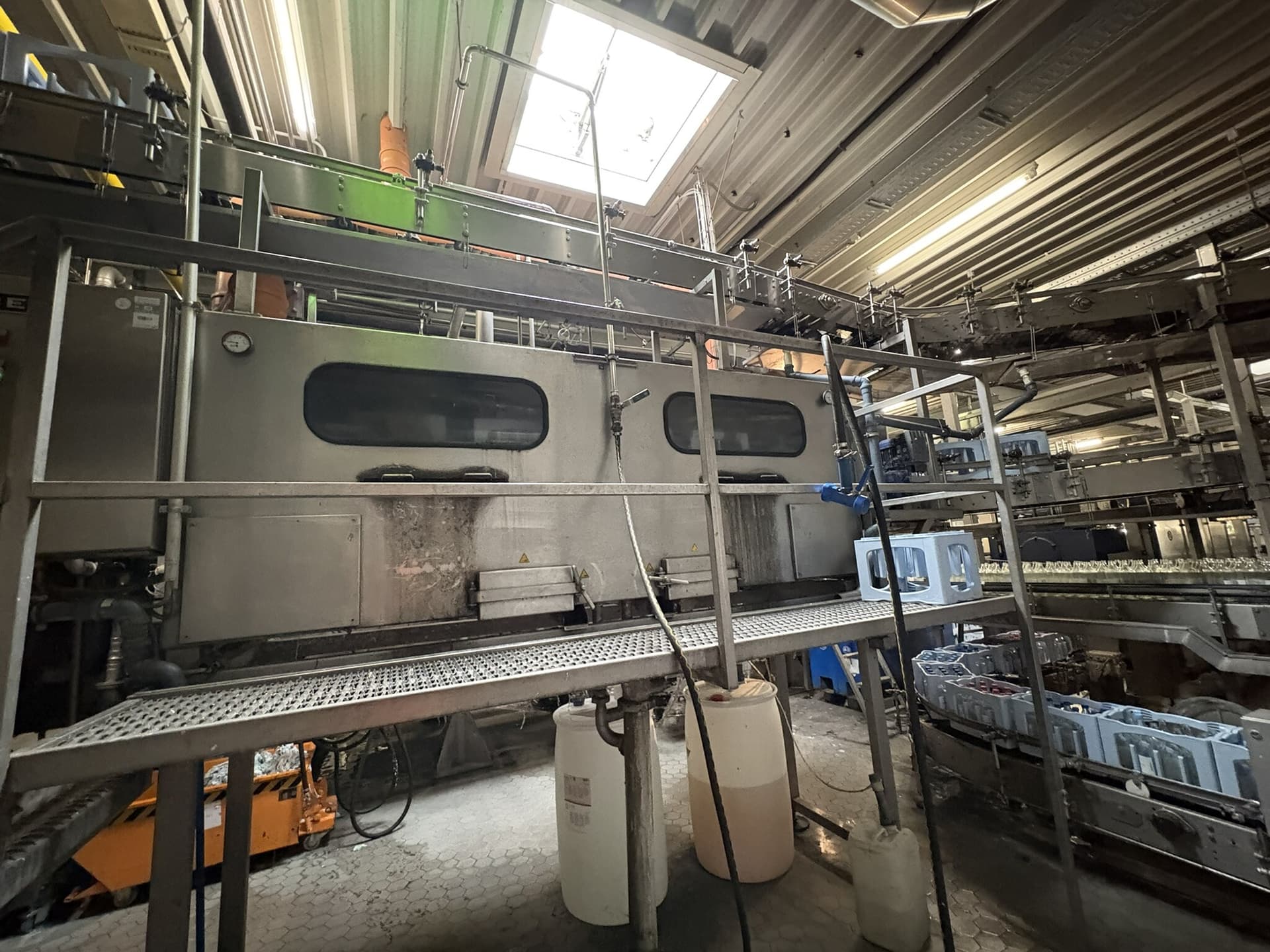

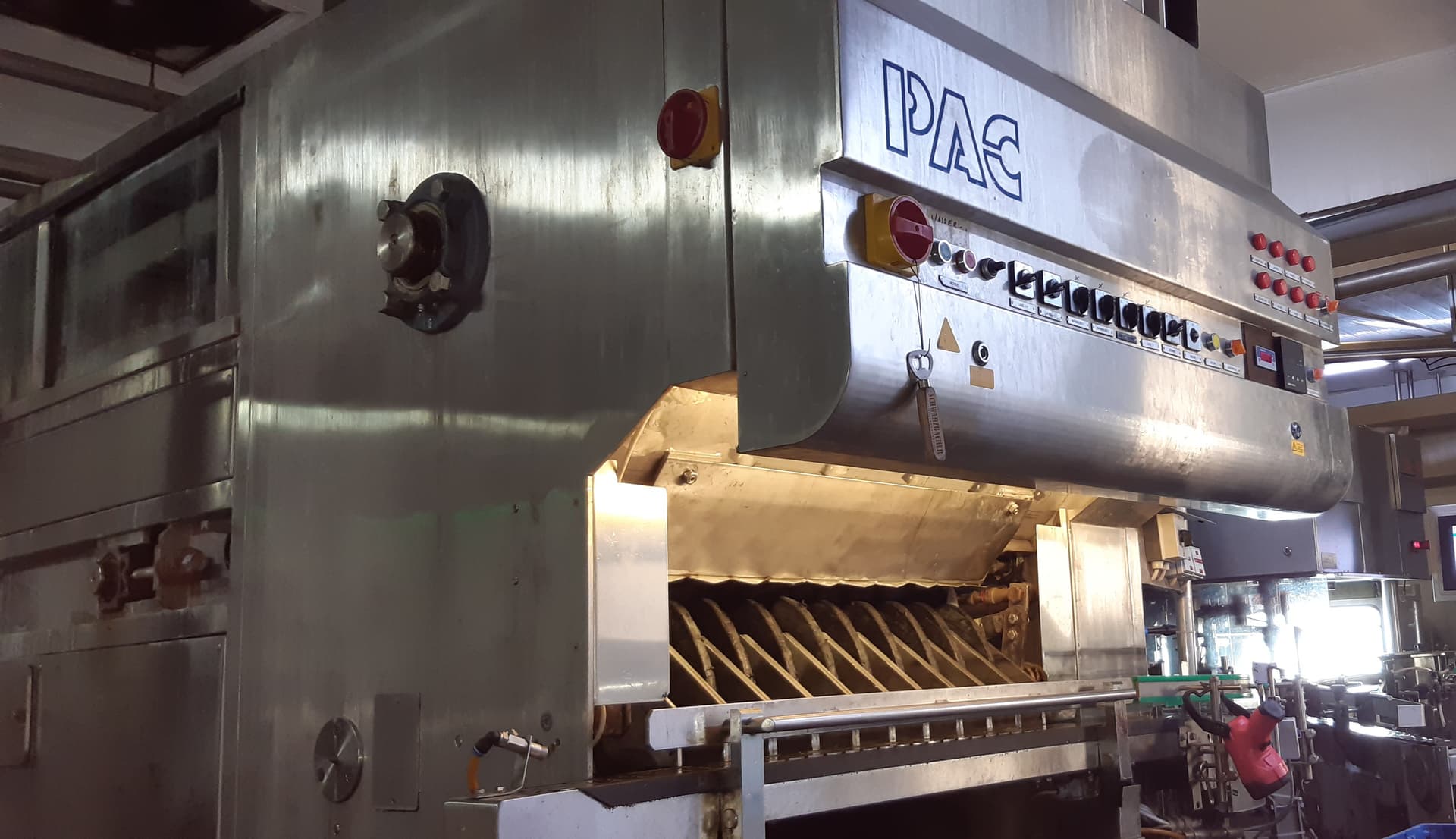

مستعملة، كاملة من الناحية الفنية. لا تزال الآلة مثبتة وتعمل في موقع الإنتاج؛ وتُظهر الصور والفيديو الآلة أثناء التشغيل.

التوافر

فورًا. سيتم تفكيك الآلة ونقلها إلى ألمانيا. يمكن ترتيب موعد لمعاينتها؛ ويمكن تقديم عرض أسعار للتفكيك والتحميل والنقل عند الطلب.
