Krones Linatronic M جهاز فحص الزجاجات الفارغة (2018)

نظرة عامة

جهاز Krones Linatronic M هو جهاز فحص الزجاجات الفارغة المصنوعة من الزجاج، وقد تم تصنيعه في عام 2018. ويقوم الجهاز بفحص كل حاوية فارغة قبل تعبئتها، ويرفض أي حاوية تفشل في إحدى مراحل الفحص.

تجمع الآلة بين الفحص القائم على الكاميرات لقاعدة الحاوية وسطح الختم واللولب والجدران الجانبية، مع الكشف عالي التردد والأشعة تحت الحمراء عن السوائل المتبقية والمواد الكاوية. توفر وحدتا الجدران الجانبية المزودتان بأربع مجموعات مرايا وأربع كاميرات رؤية أمامية كاملة ومدمجة للحاوية، بينما تقوم إضاءة DualFlash لرقبة الحاوية بفحص سطح الختم الخارجي والداخلي بشكل منفصل باستخدام زاويتي إضاءة متباعدتين بشكل طفيف. يتم تحديد الحاويات الغريبة عند مدخل الجهاز من خلال الكشف عن الارتفاع والخطوط الخارجية واللون. تقوم ثلاث نقاط رفض من نوع Ecopush بفصل العبوات الغريبة والمتسخة والتالفة. يتم تشغيل الجهاز من خلال محطة Krones iPanel CD.

البيانات الفنية

• الشركة المصنعة: Krones
• الطراز: Linatronic M
• نوع الآلة: جهاز فحص الزجاجات الفارغة
• سنة التصنيع: 2018
• التطبيق: فحص الزجاجات الفارغة قبل التعبئة؛ يشمل الكشف عن حلقة العنق في عبوات PET القابلة لإعادة الاستخدام
• وحدات الفحص: فحص القاعدة، فحص سطح الختم، فحص الخيط اللولبي (بصريات مخروطية)، فحص الجدران الجانبية
• فحص الجدران الجانبية: وحدتان مع 4 مجموعات مرايا و4 كاميرات، زاويتا رؤية لكل كاميرا بزاوية 45°
• الكشف عن السوائل المتبقية والمواد الكاوية: الترددات العالية والأشعة تحت الحمراء
• الكشف الإضافي: الأغشية الشفافة المستقطبة عند قاعدة الحاوية والجدران الجانبية، وشظايا الزجاج عند قاعدة الحاوية، والخدوش عبر كاميرا الجدران الجانبية
• الكشف عن الزجاجات الدخيلة عند مدخل التغذية: ارتفاع الحاوية، ومحيطها، ولونها عبر الكاميرا
• الرفض: 3 وحدات من طراز Ecopush - الحاويات الغريبة عند مدخل الخط، والحاويات المتسخة والتالفة عند مخرج الخط
• التحكم: محطة تشغيل Krones iPanel CD، مهيأة للاتصال ببيانات جهاز كمبيوتر أحادي المحطة (Datalyser)
• برنامج اختبار الزجاجات مع رمز ثنائي الأبعاد
• ارتفاع الناقل: 1,200 مم، نطاق الضبط 1,155 - 1,315 مم
• الارتفاع الأدنى المطلوب للغرفة: 2,810 مم
• الأبعاد الكلية: حوالي 6,700 × 1,300 × ارتفاع 2,800 مم
• اتجاه التشغيل: من اليمين إلى اليسار
• مصدر الطاقة: 400 / 230 فولت، 3/N/PE، 50 هرتز، تيار الحمل الكامل 6 أمبير، مصهر أولي 20 أمبير؛ مصدر طاقة إضافي 230 فولت، 1/N/PE، 5 أمبير
• المعايير: IEC 61439-1 / IEC 60204-1، تحمل علامة CE
• قاعدة الآلة وغطاؤها: فولاذ مقاوم للصدأ (ما يعادل AISI 304)، تصميم أنيق

المعدات

• إضاءة DualFlash لإنهاء الرقبة، فحص منفصل لسطح الختم الخارجي والداخلي
• فحص متكامل للخيوط عبر مجموعة المرايا المثبتة على الجدار الجانبي
• كشف الحاويات المتساقطة أمام الآلة (مستشعرات ضوئية مزودة بدافع للتغذية)
• وحدة نفخ القاعدة مزودة بفوهة هواء متزامنة لإزالة بقايا الرغوة ومواد التشحيم
• منفاخ للحاويات عند مدخل التغذية، ولوحة تثبيت للناقل (ثلاثية الطيات)
• وحدة تجميع تعمل بمحرك مؤازر للحاويات المرفوضة عند التفريغ
• نظام هوائي من Festo مزود بوحدة صيانة، ومواد تشحيم مخصصة للأغذية
• وضع الطوارئ: تشغيل المرور دون فحص
• ورقة بيانات الماكينة من الشركة المصنعة (OEM) ورسم الأبعاد

الحالة

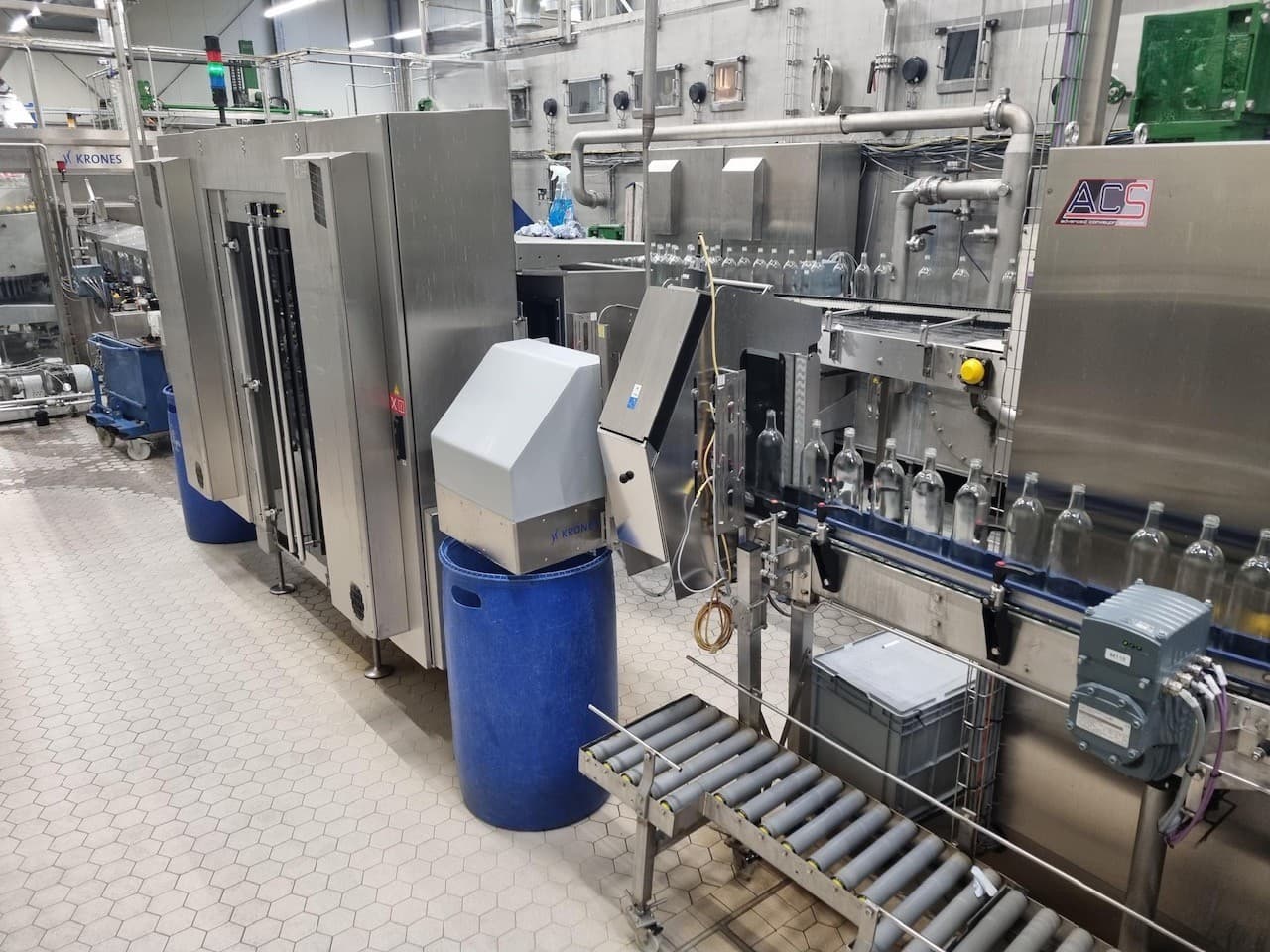

مستعملة، كاملة من الناحية الفنية. لا تزال الآلة مثبتة وتعمل في موقع الإنتاج الخاص بها؛ وتُظهر الصور حالتها أثناء التثبيت.

التوافر

فورًا. سيتم تفكيك الآلة ونقلها إلى ألمانيا. يمكن ترتيب موعد للمعاينة؛ ويمكن تقديم عرض أسعار للتفكيك والتحميل والنقل عند الطلب.
