Ningbo Cixi AXW20-4Q, ABB IRB 460 خط تعبئة العلب (2025)

نظرة عامة

خط تعبئة وتغليف جديد وكامل للبيرة والمشروبات الغازية في علب الألومنيوم، بطاقة إنتاجية تبلغ 6,000 علبة/ساعة بسعة 500 مل و8,000 علبة/ساعة بسعة 330 مل. يمتد الخط من وحدة تفريغ المنصات مروراً بعمليات شطف العلب وتعبئتها ولحامها، ثم البسترة في النفق، والفحص والتجفيف، وصولاً إلى وضع الملصقات على الأكمام، والتغليف بالبلاستيك القابل للانكماش للصواني، والتكديس بواسطة روبوت ABB، والتغليف بالبلاستيك المرن للمنصات. تصميم من طابقين: تتم عملية تفريغ المنصات في الطابق العلوي، ثم ينقل ناقل تثبيت العلب إلى الطابق السفلي لتشغيل جميع الآلات التالية. جميع الآلات من صنع شركة نينغبو سيشي باستثناء روبوت ABB.

البيانات الفنية

• سنة التصنيع: 2025
• السعة: 6,000 علبة/ساعة بحجم قياسي 500 مل، 8,000 علبة/ساعة بحجم قياسي 330 مل
• أحجام العلب: 330 مل قياسي (قطر 66 × 115.2 مم)، 500 مل قياسي (قطر 66 × 168 مم)
• حجم الغطاء: 202 لجميع الأحجام (سدادة بقطر 52.40 مم)
• الإمداد الكهربائي: 380 فولت / 220 فولت، 50 هرتز
• آلة التعبئة: هواء مضغوط وثاني أكسيد الكربون عند 0.4 ميجا باسكال
• تسخين جهاز البسترة: بخار عند 0.4 ميجا باسكال، غلاية البخار غير مضمنة

نطاق التسليم

• آلة تفريغ المنصات | XD400 | إزالة الألواح الطبقية تلقائيًا وتكديس المنصات الفارغة، وحدة تحكم منطقية قابلة للبرمجة (PLC) من سيمنز وشاشة تعمل باللمس، 10,000 علبة/ساعة، 7.8 كيلوواط، حوالي 8 × 4 × 3.3 م
• ناقل إنزال العلب | JSJ-A | ناقل تثبيت من النوع S من الطابق العلوي إلى الطابق الأرضي، يناسب كلا شكلي العلب
• آلة شطف العلب | CX-1 | آلة شطف بالرش مدمجة في الخط، مجموعتان من أقفاص العلب، الطول الإجمالي حوالي 4,000 مم
• وحدة تعبئة وختم أحادية الكتلة | AXW20-4Q | 20 صمام تعبئة، 4 رؤوس ختم، تشحيم أوتوماتيكي، قطع غيار للعلب بقطر 66 مم، 7.5 كيلوواط، حوالي 5,000 كجم، 3,050 × 2,000 × 2,000 مم
• جهاز البسترة النفقية | BG-PLG | 8 مناطق درجة حرارة، 4 مبادلات حرارية لوحية، 25 كيلوواط، 16,000 × 2,400 × 1,800 مم بما في ذلك المبادلات الحرارية والأنابيب
• فحص مستوى التعبئة | YMXS-180G | مدمج في خط الإنتاج
• فحص التسرب | فحص الضغط الداخلي المدمج في خط الإنتاج
• أجهزة قلب العلب | FGJ | وحدتان
• مجفف بالسكين الهوائي | CG-1 | 24,000 علبة/ساعة، مروحة بقدرة 7.5 كيلوواط
• ناقلات العلب | ناقلات بسلسلة مغناطيسية، بطول 97 مترًا تقريبًا حتى آلة وضع الملصقات مع 13 محركًا وخزانة تحكم، بالإضافة إلى 22 مترًا من الناقل الحزامي من آلة وضع الملصقات إلى آلة التغليف بالبلاستيك القابل للانكماش
• آلة وضع الملصقات على الأكمام | SLM-150 | حتى 9,000 علبة/ساعة، نفق التغليف بالبخار PM-1800 مزود بمولد بخار، ومغازل لكلا شكلي العلب
• آلة تغليف الصواني بالغلاف الانكماشي | BT25 (TPM-250A) | عبوات بالغلاف فقط وصواني مغلفة بالغلاف، بسعة تصل إلى 25 عبوة/دقيقة، الحجم الأقصى للعبوة 420 × 280 × 350 مم، حوالي 3,000 كجم
• روبوت التكديس | ABB | IRB 460 | روبوت ذو 4 محاور، حمولة المعصم 110 كجم، مدى الوصول 2.4 م، قابض تفريغ لـ 6 و12 و24 عبوة في كلا شكلي العلب
• مخزن المنصات | آلي، يتسع لـ 8 إلى 10 منصات فارغة
• ناقلات المنصات | ناقلات أسطوانية للخدمة الشاقة
• آلة تغليف المنصات بالبلاستيك المرن | آلة تغليف أوتوماتيكية مزودة بطاولة دوارة مدمجة في خط الإنتاج، طاولة دوارة قطرها 2,000 مم، تستوعب أحمالًا تصل إلى 1,200 × 1,200 × 1,800 مم، من 20 إلى 30 منصة نقالة في الساعة، مزودة بوحدة تحكم منطقية قابلة للبرمجة (PLC) من شركة Siemens وشاشة تعمل باللمس

الحالة

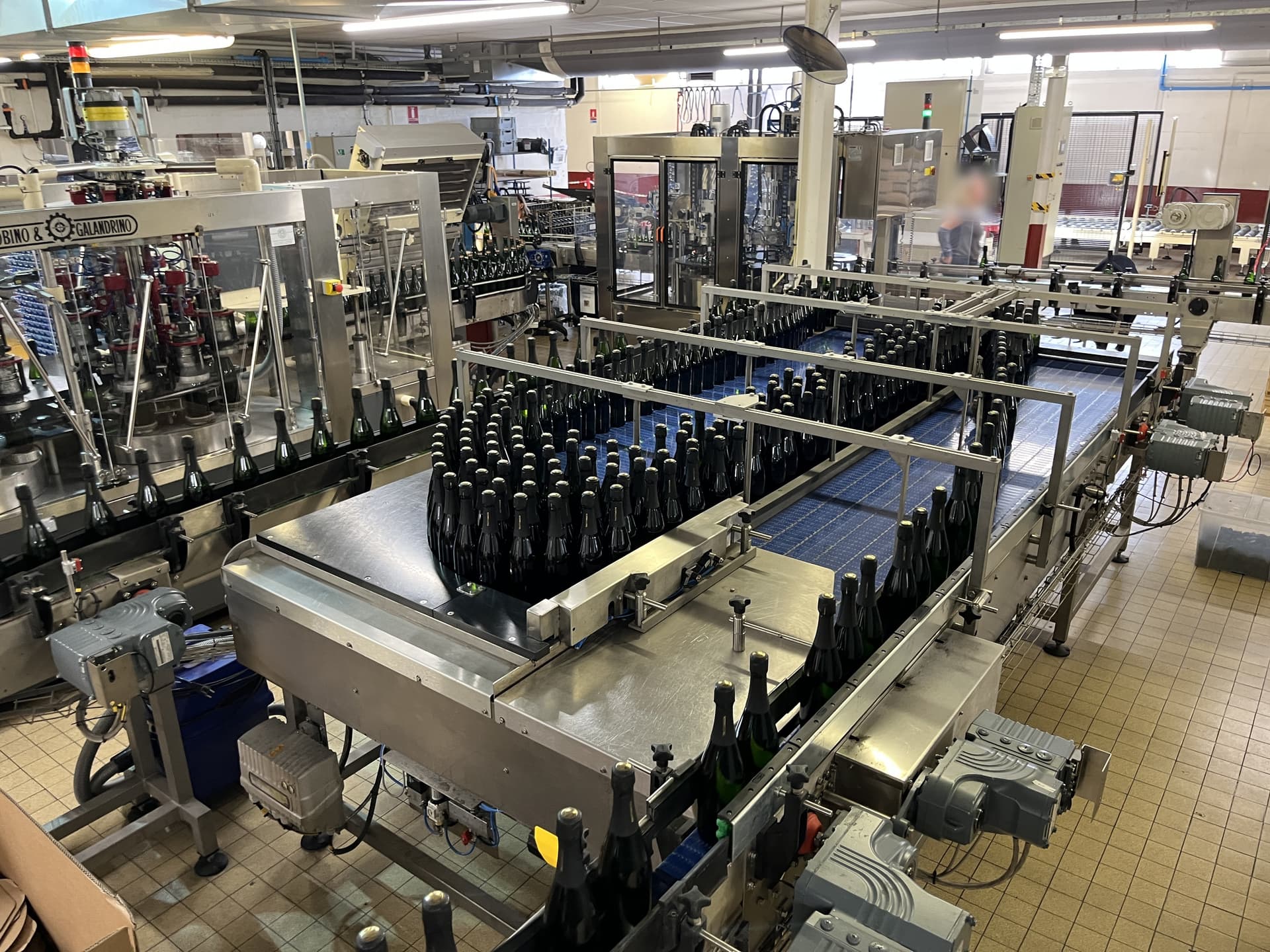

جديد وغير مستخدم، معبأ في صناديق خشبية مخصصة للتصدير. تُظهر الصور آلات مرجعية من نفس الطرازات مأخوذة من وثائق الشركة المصنعة.

التوافر

فورًا. الموقع: صربيا.
