TB Ingenieria C1EL آلة وضع الملصقات الذاتية اللصق (2022)

نظرة عامة

تم تصميم آلة وضع الملصقات ذاتية اللصق والكبسولات من طراز TecnoBodega Ingeniería / TB Ingeniería C1EL، المصنعة في عام 2022، لوضع الملصقات الأمامية والخلفية والطوابع الضريبية والكبسولات على الزجاجات. وتعد هذه الآلة مناسبة لخطوط التعبئة المدمجة في صناعة النبيذ والمشروبات الروحية والمشروبات الكحولية والمشروبات الأخرى.

الآلة مزودة بثلاثة رؤوس لوضع الملصقات ويمكنها معالجة زجاجات يتراوح ارتفاعها بين 140 و370 ملم وقطرها بين 50 و100 ملم. وهي تعمل مع الملصقات الورقية ذاتية اللصق وتدعم أحجام الملصقات التي يتراوح طولها بين 40 و105 ملم وارتفاعها بين 18 و150 ملم.

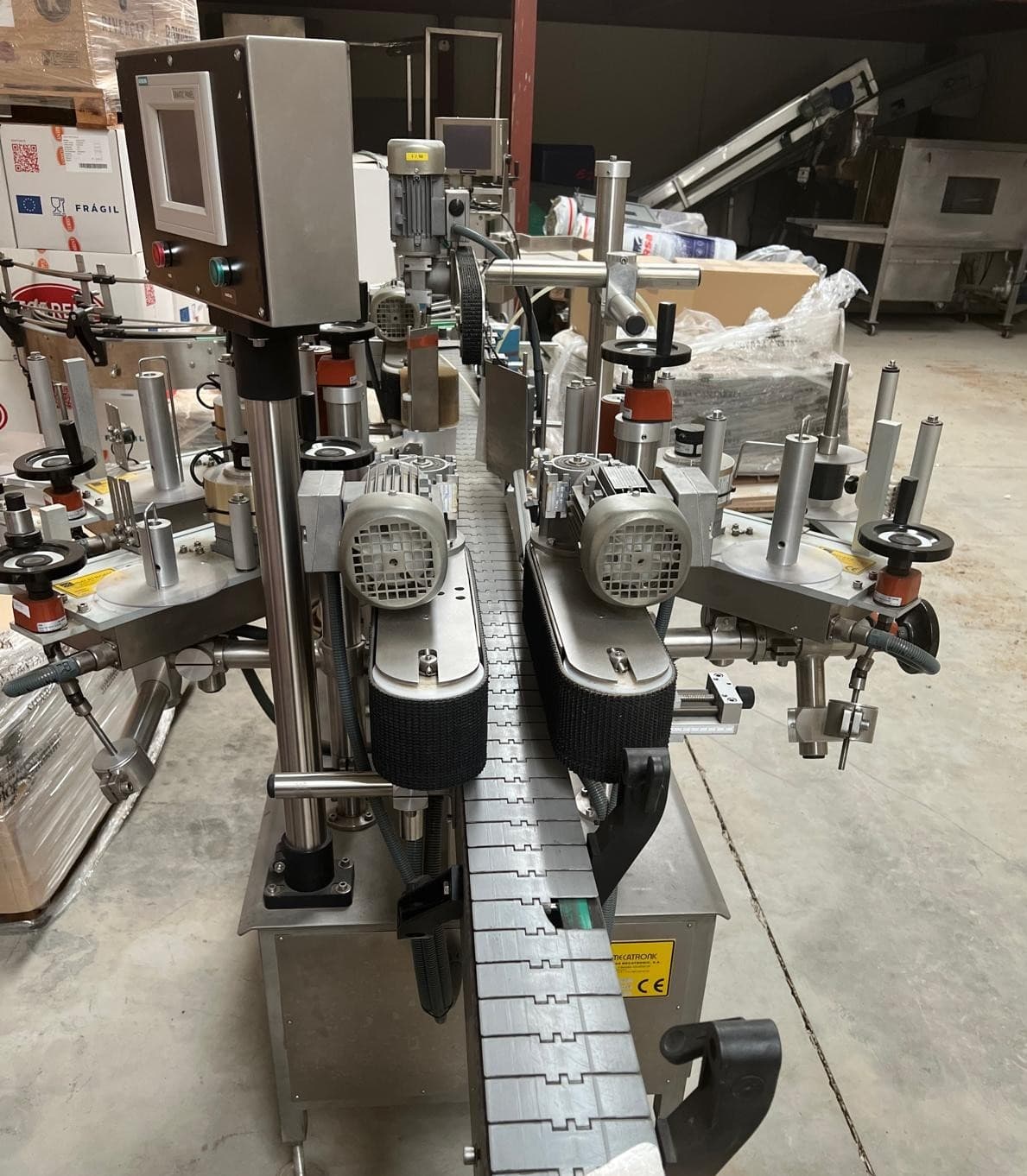

يشتمل النظام على ناقل لنقل الزجاجات، وبرغي توقيت للتغذية، ورؤوس ملصقات ذاتية اللصق مستقلة، وموزع كبسولات، ووحدة وضع الكبسولات. كما تتميز بتحكم تلقائي في السرعة وفقًا لتدفق الزجاجات وأنظمة أمان مدمجة في الماكينة.

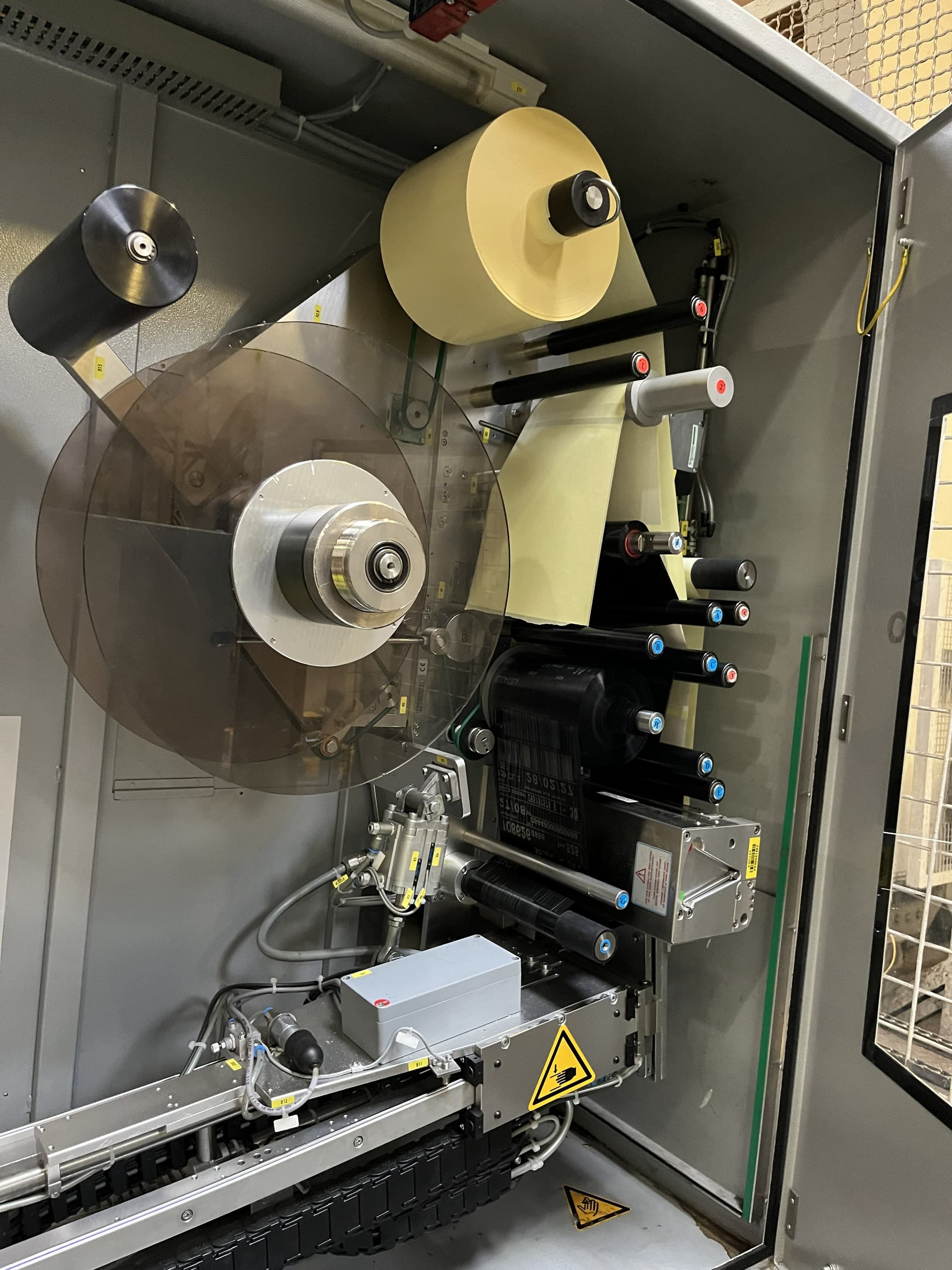

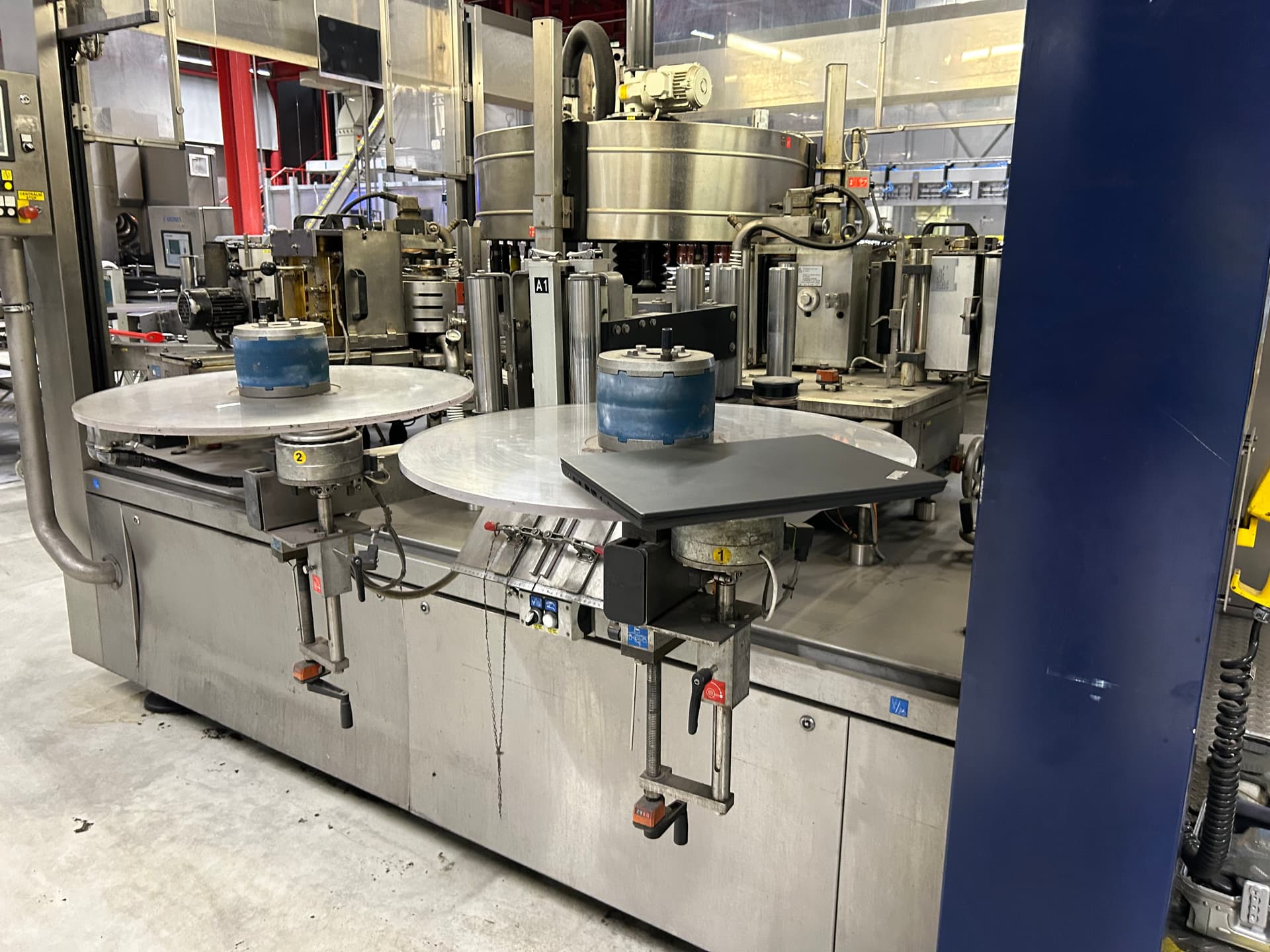

الآلة مصنوعة من الفولاذ المقاوم للصدأ مع واقيات أمان شفافة ويتم تشغيلها عبر محطة واجهة المستخدم (HMI) من Weintek. يتضمن التكوين المعروض أقراص دعم بكرات الملصقات، ورؤوس توزيع الملصقات الداخلية، وعناصر توجيه الزجاجات، والبرغي التوقيتي، ونظام الناقل.

البيانات الفنية

• الشركة المصنعة: TB Ingeniería / TecnoBodega Ingeniería
• الطراز: C1EL
• نوع الآلة: آلة وضع الملصقات ذاتية اللصق والكبسولات
• سنة الصنع: 2022
• عدد رؤوس وضع الملصقات: 3
• أنواع الملصقات: الملصق الأمامي، الملصق الخلفي، وختم الضريبة
• نوع الملصقات: ملصقات ورقية ذاتية اللصق
• القدرة الإنتاجية: حوالي 1,000 – 1,500 زجاجة/ساعة
• السعة الخاصة بالكبسولات القابلة للانكماش: تصل إلى حوالي 2,000 زجاجة/ساعة على زجاجات بوردو بقطر 76 مم
• نطاق ارتفاع الزجاجات: 140 – 370 مم
• نطاق قطر الزجاجة: 50 – 100 مم
• قطر اللب/المغزل: 76 مم كحد أدنى
• القطر الأقصى للبكرة: 250 مم
• نطاق طول الملصق: 40 – 105 مم
• نطاق ارتفاع الملصق: 18 – 150 مم
• واجهة التحكم: محطة Weintek HMI
• المكونات المضمنة: ناقل الزجاجات، المسمار اللولبي لتوقيت التغذية، رؤوس وضع الملصقات ذاتية اللصق مع تغذية مستقلة، موزع الكبسولات، وحدة وضع الكبسولات
• الميزات المضمنة: تنظيم السرعة تلقائيًا وفقًا لتدفق الزجاجات، وأنظمة حماية الماكينة والسلامة، والتكامل المدمج للخط
• الهيكل: إطار من الفولاذ المقاوم للصدأ مع أبواب أمان شفافة
• السلامة: زر إيقاف الطوارئ، واقيات أمان وملصقات تحذيرية
• الحالة: مستعملة، مُركبة في بيئة إنتاجية
