Robopac Genesis Futura HS لفافة المنصات (2023)

نظرة عامة

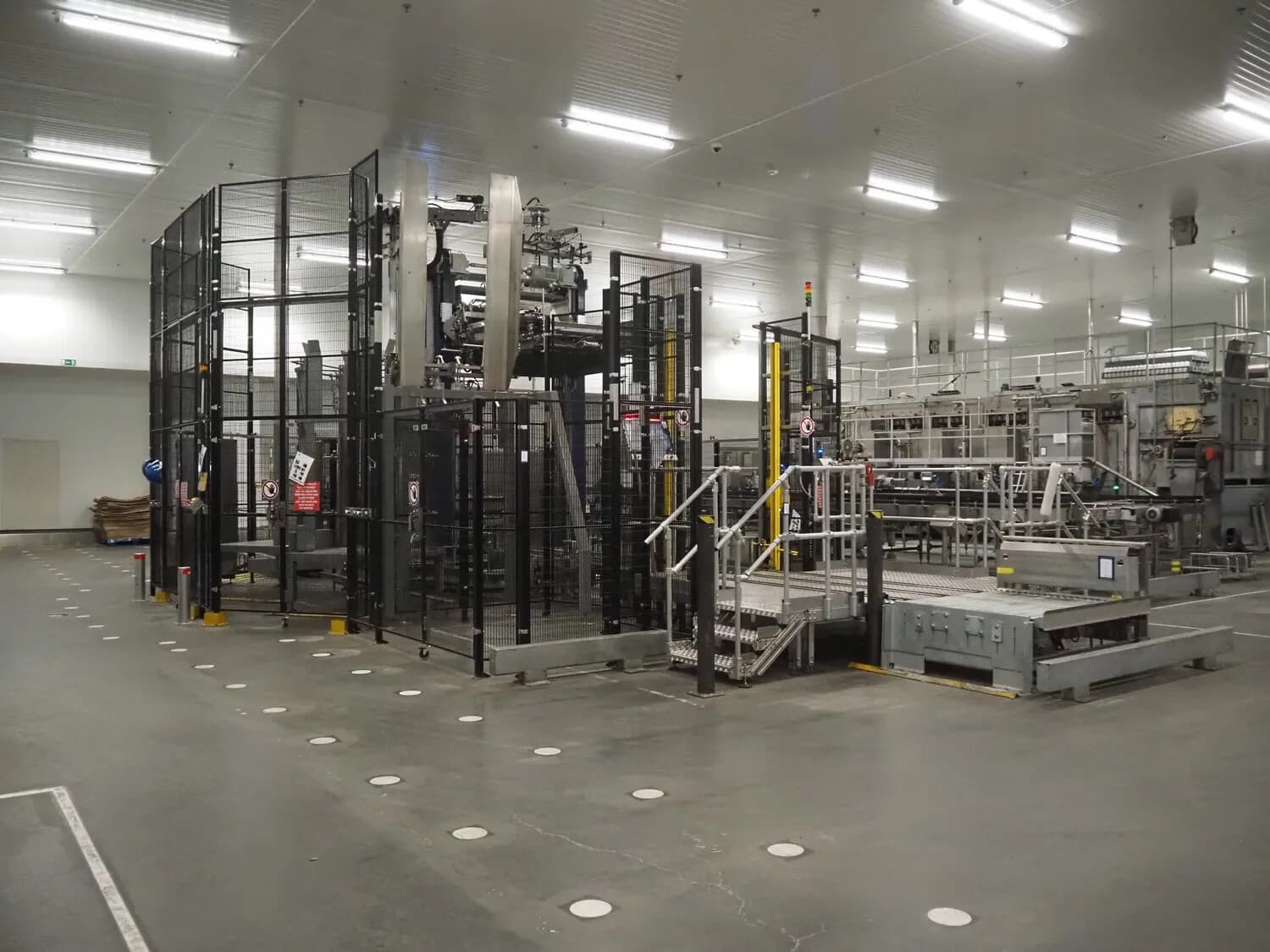

آلة التغليف بالبلاستيك المرن ذات الحلقة الدوارة Robopac Genesis Futura HS هي آلة أوتوماتيكية مخصصة لحمولة المنصات النقالة، تم تصنيعها في عام 2023. وقد استُخدمت حصريًا كوحدة اختبار، وساعات تشغيلها أقل من 500 ساعة، ولم يتم تركيبها مطلقًا في موقع أحد العملاء، لذا فهي تقريبًا جديدة من الناحية الفنية.

تحمل الحلقة الدوارة عربة التمديد المسبق حول منصة التحميل الثابتة، مما يتيح إنتاجية عالية دون تحريك الحمولة: ما يصل إلى 92 منصة تحميل في الساعة بـ 13 لفة وارتفاع حمولة يبلغ 1,000 مم، و77 منصة تحميل في الساعة بـ 17 لفة وارتفاع يبلغ 1,600 مم، و70 منصة نقالة في الساعة عند 19 لفة وارتفاع 2,000 مم. يتم تسليم الآلة كوحدة قائمة بذاتها مزودة بناقل أسطواني مدمج، وهي مهيأة للاندماج في خط الإنتاج عبر بروتوكول Ethernet TCP/IP.

البيانات الفنية

• الشركة المصنعة: Robopac
• الطراز: Genesis Futura HS
• سنة الصنع: 2023
• نوع الآلة: آلة تغليف بالتمدد ذات الحلقة الدوارة الأوتوماتيكية (آلة لف المنصات)
• ساعات التشغيل: أقل من 500 ساعة
• السعة: ما يصل إلى 92 منصة نقالة/ساعة (13 لفة، ارتفاع 1,000 مم)، 77 منصة نقالة/ساعة (17 لفة، ارتفاع 1,600 مم)، 70 منصة نقالة/ساعة (19 لفة، ارتفاع 2,000 مم)
• حجم المنصة النقالة: 800 × 1,200 مم
• ارتفاع الحمولة: 1,000 مم كحد أدنى - 2,000 مم كحد أقصى (بما في ذلك المنصة)
• وزن الحمولة: 100 - 1,200 كجم
• ارتفاع الناقل: حوالي 550 مم، سرعة الناقل 15 م/دقيقة
• ارتفاع الآلة: حوالي 4,862 مم؛ الارتفاع المطلوب للصالة من 7,000 مم
• التمديد المسبق: عربة SCV-B، قابلة للضبط إلكترونيًا من 150 إلى 400%
• غلاف التمدد: LDPE / LLDPE، 17 - 23 ميكرومتر، عرض اللفة 500 مم، قطر اللفة الأقصى 250 مم، قلب اللفة 76 مم، وزن اللفة الأقصى 20 كجم
• التحكم: وحدة التحكم المنطقية القابلة للبرمجة (PLC) Siemens SIMATIC S7-1200 مع لوحة لمس ملونة Siemens TP700 مقاس 7 بوصات
• برامج التغليف: 15 (قابلة للتوسيع إلى 64)، 12 خطوة تحكم لكل وصفة، 4 مستويات وصول محمية بكلمة مرور
• مصدر الطاقة: 400 فولت / 50 هرتز، TN-S، جهد التحكم 24 فولت تيار مستمر
• الهواء المضغوط: 6 بار، جاف وخالٍ من الزيت
• لغات الوثائق وواجهة المستخدم (HMI): الألمانية / الإنجليزية

المعدات

• حلقة دوارة عالية السرعة، نقل الطاقة إلى عربة التمدد المسبق عبر نقاط تلامس منزلقة، اتصال الأوامر عبر شبكة Wi-Fi
• ناقل أسطواني مدمج مع محطة رفع منصات نقالة تعمل بالهواء المضغوط (SMC PL-D)
• وحدة تلقائية لتثبيت الفيلم والقطع والختم بعرض واسع
• مثبت رأسي ثابت (وحدة الضغط العلوية) لتثبيت الحمولة أثناء التغليف
• جهاز ربط لجمع شريط الفيلم من الأسفل
• خلية ضوئية لقراءة ارتفاع المنصة النقالة تلقائيًا، بالإضافة إلى خلية ضوئية للمسح المسبق مزودة بعمود عاكس يبلغ ارتفاعه 3,800 مم لتحقيق أقصى إنتاجية
• محركات IE3 التي يتم التحكم فيها بواسطة محول ترددي، ومحركات تروس SEW بمعيار IP55، ومكونات هوائية من FESTO، وخلايا ضوئية من SICK
• جهاز توجيه VPN / جدار حماية Siemens Scalance S615 ومحول إيثرنت Scalance XB005، وتبادل إشارات TCP/IP مع الآلات في المراحل السابقة واللاحقة
• نظام أمان مزود بستارة ضوئية Reer Safegate SMPO 1803، وحاوية مسيجة، ونظام حماية ديناميكي من السقوط على الحلقة
• لوحة تشغيل منفصلة مستقلة عن خزانة التبديل الرئيسية، بالإضافة إلى وحدة تحكم عن بعد مزودة بزر إيقاف الطوارئ
• أجهزة المراقبة عن بُعد R-Connect مع إمكانية الوصول إلى بوابة سحابية لبيانات الإنتاج والخدمة عن بُعد
• حزمة TPM (نقاط تشحيم مركزية، وفترات الصيانة معروضة على الشاشة) وواجهة HMI المدمجة لاستكشاف الأعطال وإصلاحها
• وثائق كاملة على محرك أقراص USB وفي نسخة مطبوعة: دليل التشغيل والصيانة، ومخططات الأسلاك والأنظمة الهوائية، وكتالوج قطع الغيار، ومخطط التخطيط

الحالة

مستعملة - تكاد تكون جديدة. تم تشغيلها لأغراض الاختبار فقط، وأقل من 500 ساعة تشغيل، ولم يتم تركيبها مطلقًا في موقع العميل، ولا توجد علامات تآكل واضحة ناتجة عن الإنتاج. لا تزال الآلة مركبة وموصولة بالكهرباء ويمكن فحصها أثناء التشغيل عند الطلب. تُباع بدون ضمان.

التوافر

فورًا. الموقع: ألمانيا. يتم تسليم الآلة مفككة ومعبأة (EXW).
