Robopac Helix 4 EVO لفافة المنصات (2021)

نظرة عامة

آلة التغليف بالتمديد ذات الذراع الدوار الأوتوماتيكية Robopac Helix 4 EVO هذه مخصصة لحمولات المنصات، وقد تم تصنيعها في عام 2021. وقد عملت لأقل من 500 ساعة تشغيل، وهي تقريبًا جديدة من الناحية الفنية.

يقوم الذراع بحمل عربة التمدد المسبق حول المنصة الثابتة، وبالتالي لا يتم تدوير الحمولة نفسها أبدًا — وهو ما يجعلها مناسبة للحمولات غير المستقرة أو الهشة أو الثقيلة عند إنتاجية عالية. يصل معدل الإنتاج إلى 82 منصة نقالة في الساعة عند 11 لفة وارتفاع حمولة يبلغ 1,000 مم، و73 منصة عند 15 لفة وارتفاع 1,600 مم، و64 منصة عند 19 لفة وارتفاع 2,000 مم. تحتوي الآلة على ناقل أسطواني مدمج، وقد صُنعت كوحدة قائمة بذاتها، حيث يتم تحميلها وتفريغها بواسطة رافعة شوكية.

البيانات الفنية

• الشركة المصنعة: Robopac
• الطراز: Helix 4 EVO
• سنة التصنيع: 2021
• نوع الآلة: آلة تغليف بالتمديد ذات الذراع الدوار الأوتوماتيكية (آلة لف المنصات)
• ساعات التشغيل: أقل من 500 ساعة
• السعة: 82 منصة نقالة/ساعة (11 لفة، ارتفاع 1,000 مم)، 73 منصة نقالة/ساعة (15 لفة، ارتفاع 1,600 مم)، 64 منصة نقالة/ساعة (19 لفة، ارتفاع 2,000 مم)
• مدة دورة التغليف: حوالي 36.3 ثانية عند ارتفاع 1,600 مم، 15 لفة (باستثناء الناقل)
• أحجام المنصات: 800 × 1,200 مم و800 × 600 مم، في منتصف الناقل الدوار
• ارتفاع الحمولة: 1,000 - 2,000 مم بما في ذلك المنصة النقالة؛ الحد الأقصى الميكانيكي 2,550 مم بما في ذلك المنصة النقالة والناقل
• وزن الحمولة: 100 - 1,200 كجم
• سرعة الناقل: 15 م/دقيقة
• ارتفاع الماكينة: 4,721 مم؛ الارتفاع المطلوب للصالة يبدأ من 7,000 مم
• التمديد المسبق: عربة PGSA، قابلة للضبط إلكترونيًا من 100 إلى 400%
• غلاف التمدد: LDPE / LLDPE، 17 - 23 ميكرومتر، عرض اللفة 500 مم، القطر الأقصى 250 مم، قلب اللفة 76 مم، الوزن الأقصى للفة 16 كجم
• التحكم: وحدة التحكم المنطقية القابلة للبرمجة (PLC) SIMATIC S7-1500 من شركة Siemens مع لوحة لمس ملونة مقاس 7 بوصات من طراز TP700 من شركة Siemens
• برامج التغليف: 15 برنامجًا، قابلة للتوسيع إلى 64 برنامجًا، 12 خطوة تحكم لكل وصفة، 4 مستويات وصول محمية بكلمة مرور
• مصدر الطاقة: 400 فولت / 50 هرتز، TN-S، جهد التحكم 24 فولت تيار مستمر
• الهواء المضغوط: 6 بار، جاف وخالٍ من الزيت
• لغات الوثائق وواجهة المستخدم (HMI): الألمانية / الإنجليزية / الإيطالية

المعدات

• ذراع دوار على هيكل فولاذي مكون من أربعة أعمدة، حلقة دوران تروسية مزودة بنظام تشحيم مركزي
• عربة التمدد المسبق PGSA الحاصلة على براءة اختراع مزودة بخلايا تحميل، مع تصحيح شد الغلاف البلاستيكي عند الزوايا، يتم ضبطها من الشاشة
• وحدة تلقائية لتثبيت الفيلم والقطع واللحام بالنبضات، وقابض زنبركي بشوط أفقي يبلغ 300 مم
• أسطوانة إمالة Easy Lock وجهاز ربط لتضييق شريط الفيلم من الأسفل
• وحدة ضغط علوية من نوع البانتوغراف لتثبيت الحمولة أثناء التغليف
• خلية ضوئية لقراءة ارتفاع منصة التحميل تلقائيًا
• ناقل أسطواني مدمج، يتم تحميل وتفريغ المنصات بواسطة الرافعة الشوكية
• محركات تروس SEW IP55 لتدوير الذراع ورفع عربة النقل، ومكونات هوائية من FESTO
• غلاف زجاجي مزود بستائر ضوئية من طراز Sick M4000، بدقة 30 مم، وارتفاع مجال 1,800 مم
• خزانة مفاتيح مضاءة وموسعة ولوحة تشغيل منفصلة عنها
• حزمة TPM: نقاط تشحيم مركزية، ومقاييس مزودة بحلقات حمراء/خضراء، وفترات الصيانة معروضة على الشاشة
• استكشاف الأعطال وإصلاحها في واجهة HMI مع تحديد موقع العطل وعلاجه
• اتصال عن بُعد R-Connect مع بوابة سحابية لبيانات الإنتاج والخدمة عن بُعد
• الوثائق المطبوعة والمتوفرة على USB: الدليل، إعلان CE، المخططات، كتالوج قطع الغيار، المخطط التخطيطي

الحالة

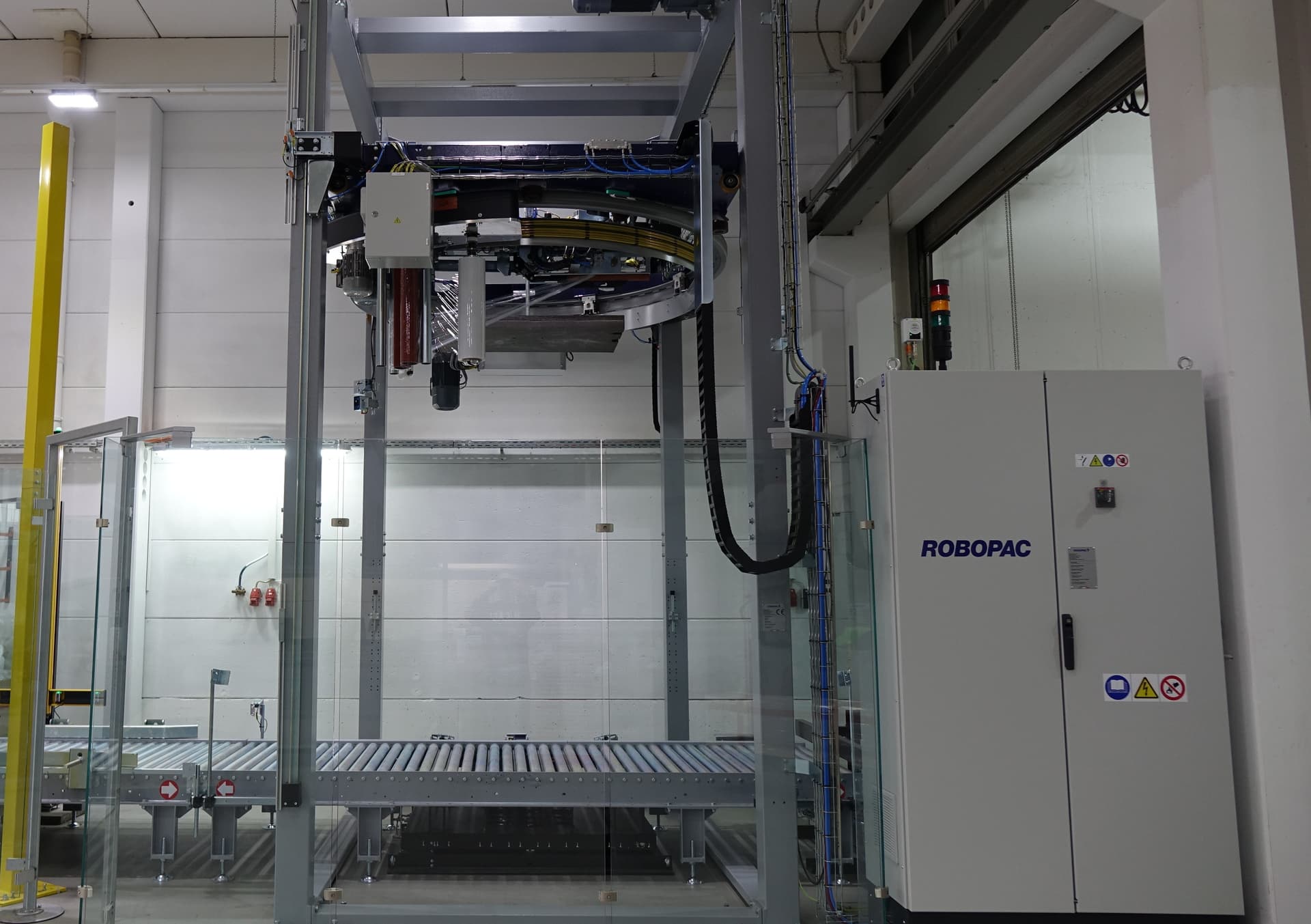

مستعملة - وكأنها جديدة تقريبًا، مع أقل من 500 ساعة تشغيل. تم تفكيكها الآن وتعبئتها بشكل احترافي للنقل؛ وتُظهر الصور حالتها وهي مجمعة قبل التفكيك. تُباع بدون ضمان.

التوافر

فورًا. الموقع: ألمانيا. يتم تسليمه مفككًا ومعبأً (EXW).
